配電房中氧氣濃度監測報警
更新時間：2020-08-07 16:42:53
應用介紹
配電開關室是變電站各種設備集中的地方，尤其是裝有SF6設備的開關室，在相對密封的室內，由于空氣流通不暢，可能會缺少新鮮空氣，同時SF6及其分解物在室內沉積，加上SF6氣體無色、無味，從而對巡、檢修人員產生極大的危害。當GIS產生泄漏后，SF6氣體積聚在地坪上方低層空間，造成局部缺氧，使人窒息而造成重大事故。給電力安全運行帶來挑戰因此，我國《電業安全工作規程》特別規定，在相關場所必須安裝氧氣和SF6檢測報警裝置，并安裝必要的通風換氣裝置。

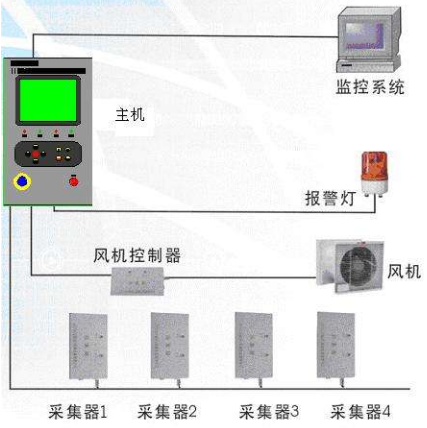

在電房環境氣體監控中，氣體監控模塊與風機、防火閥之間聯動工作。保證電房內的氧氣濃度調控到不低于18% ,臭氧濃度調控在小于0.2ppm ,六氟化硫調控在低于1000ul/L 。并將監控到的氣體數據實時上傳至后臺服務器。
當有任一氣體濃度超出上述范圍風機會啟動對電房進行換氣，風機的換氣量為200m3/h,并在智能后臺做出顯示。
對高壓開關柜的正常運行進行監控，保障設備安全運行，在氣體超出正常范圍時進行報警，保證運維人員的安全。
對于其中氧氣濃度的實時檢測方案，我們Apollo公司代理的英國Alphasense兩年常規型電化學原理氧氣傳感器O2-A3，專業用于O2濃度監控和報警。具有穩定性好，靈敏度高，壽命長，快速響應以及性價比高等特點。
主要性能參數如下：
1. 測試范圍：0-30%
2. 靈敏度：65-80uA(20.9%)
3. 高分辨率：0.1%
4. T90響應時間：<15s
5. 工作環境：-30~50℃,10~90%RH
